貫通電極形成技術
アスペクト比：10:1以上
(例)板厚：0.2mm以上/孔径：Φ20μm以上
各種金属の電極加工
両面配線・多層配線
(例) L/S：3μm
用途例
- マイクロLED電極
- 有機ELトランスファー電極
- ガラスインターポーザ
- PCB実装向け

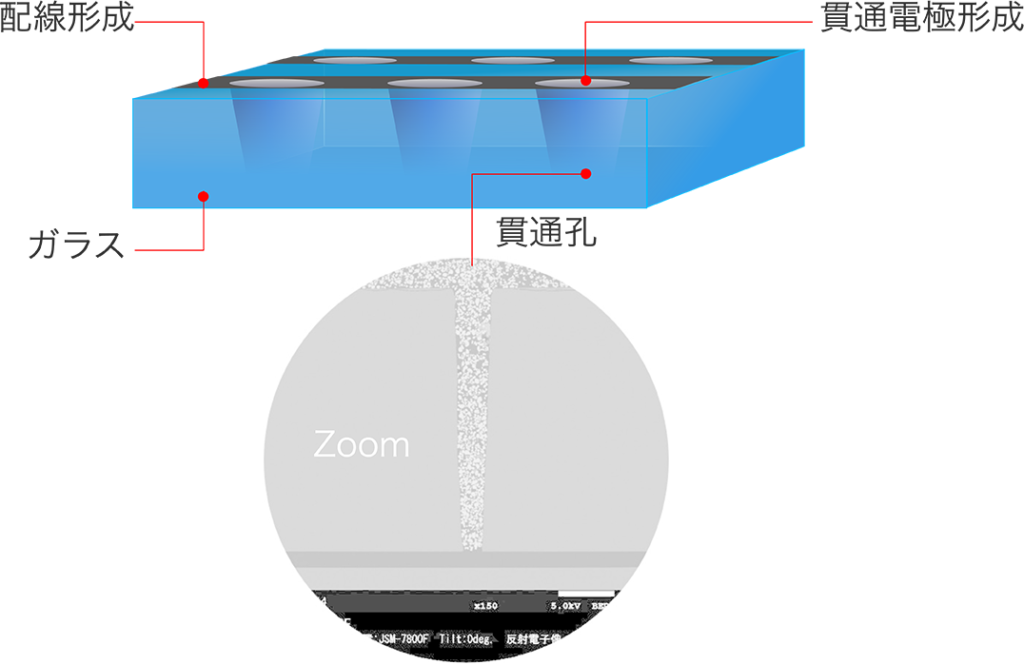

ガラス貫通電極
